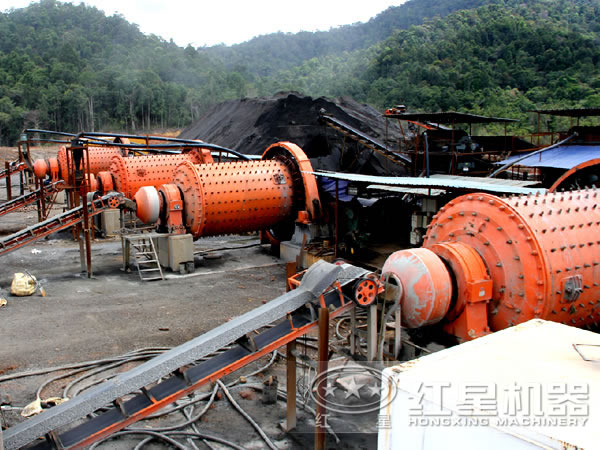

銅陵冬瓜山銅礦足我國目前國內單系列處理能力較大的選礦廠，整個系統采用一個系列，主要大型設備有紅星公司的8.53mx3.96m半自磨機、130 m ^3選機、∮24 m高效濃密機等先進設備，設備處理能力大，自動化水平高，技術含量高，在國內礦山屬早期應用。

?

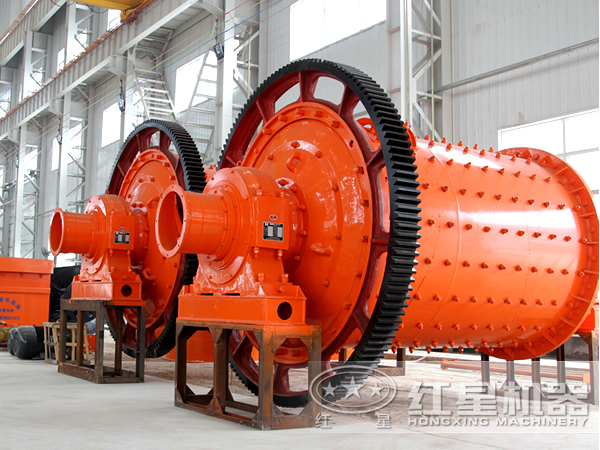

由紅星礦山機器有限公司設計制造的2臺∮503 m x8.3 m和2臺∮4 m x6.7m溢流型磨機是獨立成套設計生產使用的大型球磨機。在設計和制造方面采用r多項新技術，于2004年10月投入使用，磨機運轉情況良好，工作運行穩定，連續作業率高，維修次數少，可靠性高，各項技術指標均達到同類產品的設計要求，為當前日產球磨機的高裝機水平，完全可以替代進口產品，價格僅為進口磨機的1/4。此球磨機的主要特點如下：

(1)結構緊湊，安裝調試方便，自動化程度高，操作簡單。單臺磨機產量可達292t/h，高度達到340t/h， 超過設計產量7t/h。

(2)主電機與小齒輪軸問去掉了傳統的延伸軸組，直接用氣動離臺器連接，減少了故障點，實現了分段啟動，啟動電流小，大大減少了電網的電壓降和機械損傷。

(3)主軸承設計合理，大間隙、窄帶接觸的軸瓦擺動靈活，可以自動調心，避免燒瓦。配有多重保護，啟停靈活，安全性高，高壓頂起系統在磨機啟動前和停止后將中空軸頂起約0 2 mm，可以減少摩擦，降低啟動轉矩，保護軸瓦和電機，并節約了能源。主軸承采用可調節三舌橡膠加潤滑脂密封，密封效果好。

(4)新型的進出科口結構拆卸方便，錐面密封效果好。

(5)端襯板帶曲線型高提升條，使用壽命長，研磨效率高。

(6)大小齒輪安裝方便，傳動平穩，齒面溫度低。整個磨機噪音和振動小。

(7)潤滑系統結構合理，觀察方便，密封良好不泄露。

磨機直徑的變化對磨礦過程有明顯的影響。大型磨機通常具有較高的比破碎速率，并且可用于處理粗料。但磨機直徑過大，會產生一些新的問題，如轉速降低，容易導致鋼球沖擊作用小，磨剝作用大，球和礦的接觸少；同時鋼球拋落次數減少，磨礦介質內部所存在的增大，球荷死區迅速增加；礦漿通過磨球介質的幾率下降，礦漿在磨機內停留時間變短，也阻礙了能量從球介質向礦粒的傳遞，往往會導致單位容積產量下降，進而影響磨機的軸功率輸出和磨礦效率。

磨機的大型化雖然能按比例提高磨機的趾理能力，但也會帶來多種多樣的機械設計和機械制造等問題， 這些問題對球磨機和半自磨機的影響會更大。對于我國這樣一個工業發展水平不高的國家，目前磨機的大型化仍有很多的困難。因此，磨機的發展方向已由大型化轉向高教節能方向發展。
